RESOLUCIÓN 1219 DE 2015

(mayo 4)

Diario Oficial No. 49.501 de 4 de mayo de 2015

MINISTERIO DE TRANSPORTE

Por la cual se establece la distribución, diseño y parámetros de las vallas y demás elementos de información de las obras y proyectos de infraestructura de transporte que contrate el Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil).

Resumen de Notas de Vigencia

LA MINISTRA DE TRANSPORTE,

en ejercicio de las facultades constitucionales y legales, en especial las conferidas en el numeral 2.2. del artículo 2o del Decreto número 087 del 17 de enero de 2011,

CONSIDERANDO:

Que el artículo 20 de la Constitución Política Nacional consagra el derecho fundamental a recibir información veraz e imparcial de todos los ciudadanos.

Que es necesario informar a los usuarios acerca de las obras y proyectos de infraestructura del transporte que se ejecutan a través del Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil).

Que el Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil) son entidades públicas del orden nacional, adscritas al Ministerio de Transporte, tienen a su cargo la ejecución de obras públicas y proyectos de infraestructura de la red vial nacional, en los puertos y aeropuertos de la Nación, en cumplimiento de las políticas y lineamientos trazados por el Gobierno Nacional.

Que se hace necesario establecer los criterios de información al ciudadano sobre el desarrollo de las obras y/o proyectos de infraestructura de transporte que se adelanten en el país, de acuerdo a tipo de obra.

Que en mérito de lo expuesto,

RESUELVE:

ARTÍCULO 1o. OBLIGATORIEDAD. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> Las vallas y demás elementos de información de los contratos de concesión y obras públicas de infraestructura de transporte que contraten el Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil) deberán corresponder con los criterios de distribución, diseño y parámetros contenidos en la presente resolución.

ARTÍCULO 2o. TRANSPORTE DE VALLAS. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> En los contratos de obra cuyo objeto sea la señalización horizontal o vertical de vías, la entidad contratante podrá convenir con el contratista, según el tiempo y características de la obra, que las vallas se lleven instaladas en los vehículos de carga que transporten los materiales para las obras, caso en la cual cumpliendo con la distribución, diseños y parámetros contenidos en la presente resolución, el tamaño, los textos y gráficos de la valla se reducirán proporcionalmente a tamaño de la valla prototipo.

ARTÍCULO 3o. IMPLEMENTACIÓN Y VIGENCIA. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> Tratándose de obras y proyectos de infraestructura en ejecución se adoptará la distribución, diseños y parámetros establecidos en la presente Resolución, con sujeción a las cláusulas del contrato de obra pública o concesión suscrito entre las partes.

PARÁGRAFO. La composición visual y los mensajes informativos de las vallas de información deberán ser elaborados de acuerdo con el Anexo que hará parte integral de la Resolución, cuyos logotipos deben corresponder a las especificaciones que establece el Manual de Imagen o instructivo de las entidades intervinientes.

ARTÍCULO 4o. PARÁMETROS TÉCNICOS E INSTALACIÓN. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> Las vallas de información y su estructura de soporte deberán fabricarse e instalarse de acuerdo con los siguientes requisitos:

a) Material del tablero de las vallas: Los tableros de las vallas se elaborarán, se pintarán e imprimirán con insumos especiales para soportar la intemperie;

b) Instalación de vallas: Las vallas se instalarán en sitios visibles, previamente determinados por el interventor del contrato, observando que no se generen conflictos de visualización con la señalización existente y proyectada una vez culmine el proyecto, ni que la localización seleccionada pueda constituir un riesgo para la seguridad de los usuarios.

Para el anclaje de las vallas externas el contratista deberá hacer el cálculo estructural correspondiente. Las torres serán hincadas en el terreno como mínimo a una profundidad de noventa (90) centímetros sobre las bases de concreto, cuya resistencia mínima sea de 150 kilogramos por centímetro cuadrado.

La parte inferior del tablero de la valla deberá quedar a una altura mínima sobre el nivel del terreno, que garantice su visibilidad y que brinde seguridad. En ningún caso esta altura será inferior a uno punto ocho metros (1.8 m).

PARÁGRAFO. Con el objeto de disminuir el empuje del viento sobre el área de las vallas de información, se podrá hacer perforaciones sobre las láminas modulares que conforman esta, las cuales estarán distribuidas en forma de cuadrícula, separadas 10 centímetros entre ellas, en diámetro que no exceda de cuatro (4) milímetros y que no afecte la decoración y la información de la valla.

ARTÍCULO 5o. TIPOS DE VALLAS, CANTIDAD Y DISTRIBUCIÓN SEGÚN TIPO DE OBRA. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> La distribución y cantidad de las vallas informativas de las obras y proyectos de infraestructura de transporte (construcción, reparaciones y mantenimiento) que contraten el Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil) se realizará de acuerdo a los siguientes criterios, según el tipo de obra:

a) Prototipo de valla informativa.

Las vallas informativas a instalar se ceñirán a los parámetros gráficos y al formato establecido en el Anexo de la presente Resolución;

b) Cantidades y distribución.

Vías

– En todas las obras se colocará una (1) valla al inicio de la obra y una (1) valla en el punto de finalización de la obra.

– En obras entre 0,1 kilómetros y 80 kilómetros de longitud se colocará, además de las vallas al inicio y al final de la obra, una (1) valla en un punto intermedio de la obra.

– En obras superiores a 80 kilómetros de longitud se colocarán, además de las vallas al inicio y al final de la obra, vallas intermedias cada 40 kilómetros, las cuales deben ser equidistantes entre sí.

Aeropuertos

– Se colocará una (1) valla a la entrada del respectivo aeropuerto.

Ferrocarriles

– Se colocará una (1) valla en cada una de las estaciones del ferrocarril.

Puertos Fluviales

– Se colocará una (1) valla en el puerto respectivo.

Puertos Marítimos

– Se colocará una (1) valla tipo en el puerto respectivo.

Puentes

– Se colocará una (1) valla en un lugar visible de la obra en cualquiera de los sentidos del puente a criterio del interventor.

PARÁGRAFO 1o. Las entidades contratantes adscritas al Ministerio de Transporte, podrán aumentar la cantidad de las vallas informativas cuando así lo requieran.

PARÁGRAFO 2o. En las áreas donde se ejecuten obras o proyectos de infraestructura de transporte cuyo acceso al público sea restringido, la entidad contratante podrá eximir al contratista de la instalación de las vallas de información objeto de la presente Resolución.

PARÁGRAFO 3o. Una vez terminada y entregada la obra o proyecto de infraestructura, en un término no mayor a cinco (5) días hábiles, el contratista deberá reemplazar las vallas informativas de “obra o proyecto en construcción”, a las vallas de “obra o proyecto entregado” según el prototipo de anexo, las cuales deberán permanecer no menos de 180 días calendario, antes de ser retiradas definitivamente por parte del contratista.

ARTÍCULO 6o. ENTREGA. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> El contratista deberá presentar dentro de los ocho (8) días calendario contados a partir de la fecha de suscripción del acta de inicio, o a la terminación y entrega de la obra o proyecto de infraestructura, según sea el caso, el arte del prototipo de las vallas a instalar para aprobación de la dependencia de comunicaciones de la entidad competente. Una vez aprobado el arte, el contratista deberá instalar las vallas de información de un plazo no mayor a treinta (30) días calendario. Aquellas que no cumplan con los requisitos estipulados en la presente Resolución, deberán ser retiradas y reemplazadas en un plazo no mayor a diez (10) días calendario.

ARTÍCULO 7o. REEMPLAZO Y MANTENIMIENTO. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> Las vallas deberán ser reemplazadas por el contratista cada 365 días. No obstante lo anterior, el contratista será responsable del mantenimiento de las vallas, las cuales deberán mantenerse siempre en perfecto estado de legibilidad, seguridad y deben ser reemplazadas en caso de presentar deterioro.

ARTÍCULO 8o. CORRESPONDENCIA CON ELEMENTOS DE SEGURIDAD INDUSTRIAL. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> La vestimenta de obra de todo el personal que labore en desarrollo de las obras y proyectos de infraestructura, tales como petos, chalecos, chaquetas, overoles y pantalones, así como los cascos, deberán incluir la composición visual y mensajes informativos descritos en el anexo que hace parte integral de esta Resolución y los logotipos serán los del Manual de Imagen o instructivo de las entidades intervinientes. Lo anterior sin perjuicio del cumplimiento de los requisitos contemplados en el Manual de Señalización Vial del Ministerio de Transporte.

ARTÍCULO 9o. CUMPLIMIENTO. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> El Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil), según el caso, serán responsables de que se dé cumplimiento a lo dispuesto en la presente Resolución.

ARTÍCULO 10. COFINANCIACIÓN. <Resolución derogada por el artículo 11 de la Resolución 20233040025285 de 2023> En todas las obras y/o proyectos de infraestructura de transporte en los que la Nación financie o cofinancie su ejecución, previo a la ubicación de las vallas y demás elementos informativos señalados en la presente Resolución, los entes territoriales deberán convenir con el Ministerio de Transporte y sus entidades adscritas los parámetros y mecanismos correspondientes.

ARTÍCULO 11. DEROGATORIA Y VIGENCIA. La presente Resolución rige a partir de la fecha de su publicación y deroga las Resoluciones número 0004026 de 16 de octubre de 2013 y número 0000016 del 6 de enero de 2015.

Publíquese y cúmplase.

Dada en Bogotá, D. C., a 4 de mayo de 2015.

La Ministra de Transporte,

NATALIA ABELLO VIVES.

ANEXO I.

COMPOSICIÓN VISUAL Y MENSAJES INFORMATIVOS PARA VALLAS DE OBRAS EN EL SECTOR DE INFRAESTRUCTURA.

Opción 1: Valla grande con foto

Este tipo de valla debe ser utilizado únicamente con una foto que contenga proyecto o render de fondo, y siempre será necesario, según política del Gobierno, que haya personas en la foto. También debe ser apta para impresión en gran formato (Mínimo 150 pp y a tamaño correspondiente la requerida en la valla). La calidad de la imagen será evaluada por el Grupo Estratégico de Comunicaciones del Ministerio de Transporte. Adicional a esto es necesario contar con formato de autorización de uso de esta imagen.

Tamaño: 12 metros de ancho por 4 metros de altura. Los tamaños gráficos se distribuyen así:

Parte inferior:

En su parte inferior de la valla se encuentra a ras la bandera de Colombia. Esta bandera consta de 3 secciones cada una de 4 metros de largo, dando la totalidad de la valla. Cada sección tiene los siguientes colores: amarillo (C0 M34 Y87 K0) azul (C98 M73 Y15 K3) y rojo (C0 M98 Y97 K0).

Módulo izquierdo fondo blanco:

Ocupa las 3/8 partes del total de la valla (4,5 m de ancho x 4 m de alto) y corresponde a la información técnica e institucional de la obra.

Va en fondo blanco (C0 M0 Y0 K0), distribuido en dos (3) secciones horizontales iguales de 1,33 m de altura cada una:

- Primera sección (superior):

Marginado en la parte izquierda de esta sección, va el logo del Ministerio de Transporte (el escudo de Colombia) o del Gobierno nacional, en los casos en que las obras se financien en parte o en su totalidad con recursos de entidades del Gobierno que no pertenecen al sector Transporte con las siguientes características:

a) Tamaño: 40 cm de alto, por el ancho proporcional. A 40 cm del borde superior de la valla;

b) Área de reserva: Es muy importante respetar las áreas de reserva alrededor del logo, que corresponden al tamaño del cuadrado donde se ubica el escudo. Sobre este espacio pueden ir fondos de color y fotos, pero NO textos ni elementos gráficos.

- Segunda sección (Medio):

Contiene el nombre de la obra (que podrá incluir el nombre del corredor), los puntos de conexión - kilómetros, la fecha de entrega* y la inversión*. El texto se alinea, respetando así el área de reserva del mismo, y al inicio de la línea imaginaria que separa la primera sección de la segunda, con las siguientes características:

1. Nombre de la obra.

a) Fuente: Monserrat Bold.

b) Color: negro.

c) Tamaño: 840 puntos (puede usarse un puntaje más pequeño si el texto es tan largo que ocupa el área de reserva).

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.

2. Puntos de conexión - kilómetros

a) Fuente: Monserrat Regular.

b) Color: negro.

c) Tamaño: 640 pt con un interlineado de 680 pt.

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. Si no aplica tramo o número de kilómetros, simplemente se eliminan estas dos líneas de texto.

Posterior a esto se ubica una bandera de Colombia, separando la fecha de entrega y la inversión, siendo esta bandera de 1,5 cm de alto x 85 cm de largo.

3. Fecha de entrega* e inversión total*

Esto va en recuadros de color y acompañado con su respectiva iconografía:

- Fecha de Entrega:

Color: Gris gobierno (C14 M10 Y11 K0).

Bordes: Redondeados de 8 cm.

Medidas: 40 cm de alto x 190 cm de largo.

Fuente Título: Monserrat Bold.

Color: Negro.

Tamaño: 420 pt.

Fuente Texto: Monserrat Regular. Color: negro.

Tamaño: 350 pt.

Nota: Con una separación entre cada uno de estos bloques de 12 cm.

- Inversión:

Color: Amarillo gobierno (C0 M34 Y87 K0).

Bordes: Redondeados de 8 cm.

Medidas: 40 cm de alto x 160 cm de largo (puede ser más largo si se requiere).

Fuente Título: Monserrat Bold.

Color: negro.

Tamaño: 420 pt.

Fuente Texto: Monserrat Regular.

Color: negro.

Tamaño: 350 pt.

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. No se deben cambiar los espacios entre las líneas de texto, así como después de los dos puntos (:). Tampoco se debe modificar o alterar el orden de los párrafos.

* La decisión de incluir o no los datos de la fecha de entrega y de la inversión total será evaluada en conjunto entre el concesionario o contratista y la entidad responsable de la obra.

- Tercera sección (Inferior):

Adicionalmente, contiene la descripción de la obra. El texto se alinea centrado entre la línea imaginaria que separa la segunda sección de la tercera y el inicio de la bandera. Y a la izquierda, a 40 cm del borde de la valla con las siguientes características:

Fuente Título: Monserrat Bold.

Color: negro.

Tamaño: 420 pt.

Fuente Texto: Monserrat Regular.

Color: negro.

Tamaño: 350 pt.

Módulo derecho foto:

Ocupa las 5/8 partes del total de la valla (7,5 m ancho x 4 m alto), y contiene la foto o render de la obra (siempre será necesario, según política del Gobierno, contar con personas en la imagen) y los logos.

Está distribuido así:

- Tamaño de la foto:

Ocupa (7,5 m de ancho X 4 m de alto).

- Degradé sección inferior:

Ocupa 1/3 de alto del espacio (7,5 m de ancho X 1,3 m de alto), degradé multiplicado al 80% de opacidad, de negro gobierno (C91 M79 Y62 K97) desde un 100% de negro hasta un 0% con una ubicación del 50%.

- Logos:

Contiene los siguientes lagos: Vigilado Supertransporte, el logo del Concesionario, el logo de la agencia del Gobierno. En los casos que aplique, se incluirán los logos de las entidades que no pertenecen al sector transporte a través de las cuales se financia la obra en parte o en su totalidad, y/o los logos del programa o proyecto estatal al que corresponde la obra. El orden de los logos, de izquierda a derecha, deben ser:

- Vigilado Supertransporte.

- Concesionario o contratista.

- Entidad(es) territorial(es) y/o entidad(es) del Gobierno ajena(s) al sector transporte, cuando aplique.

- Agencia del Gobierno responsable de la obra de infraestructura de transporte.

El alto de los logos debe ser el mismo que el de Vigilado Supertransporte, es decir, de 35 cm. Los logos deben ir alineados a la derecha, a 40 cm del borde derecho y comenzando 20 cm arriba del borde de la bandera.

Los logos deben ir en una sola línea, en ningún caso deben sobreponerse en el área blanca.

Es importante anotar que ninguno de los logos ni la foto deben llevar sombras, delineados, resaltados o algún tipo de efecto o destacado.

En caso de que el concesionario o contratista de la obra, o cualquiera de las partes interesadas, no cuente con un logotipo o su equivalente, deberá ponerse el nombre de la empresa o sociedad en la fuente Monserrat, en color blanco.

El arte final básico de la valla y los logos institucionales serán suministrados por el área de Comunicaciones de la ANI, Invías o el Grupo Estratégico de Comunicaciones del Ministerio de Transporte. No debe ser modificada ni alterada con la inclusión de elementos gráficos ajenos a este instructivo.

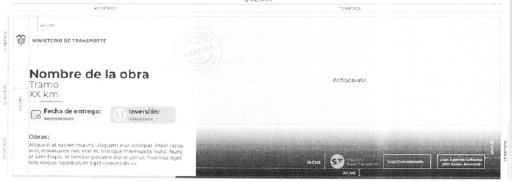

Estructura valla Mintransporte 12 metros:

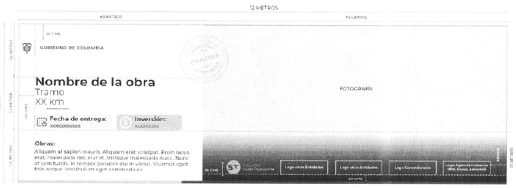

Estructura valla Gobierno 12 metros:

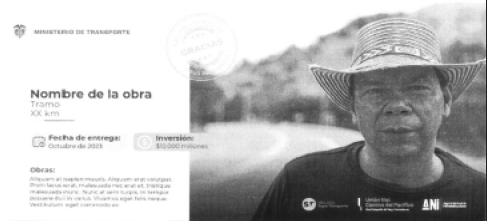

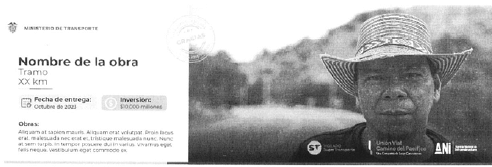

Estructura valla Mintransporte 12 metros final:

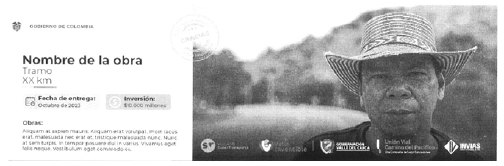

Estructura valla Gobierno 12 metros final:

Nota: Todos los diseños deben pasar por el visto bueno del Grupo Estratégico de Comunicaciones del Ministerio de Transporte, con el fin de revisar que se cumpla con lo establecido. Sin este visto bueno, dicho material no puede ser impreso.

Opción 2: Valla Mediana con foto

Este tipo de valla debe ser utilizado únicamente con una foto que contenga proyecto o render de fondo, y siempre será necesario, según política del Gobierno, que haya personas en la foto. También debe ser apta para impresión en gran formato (Mínimo 150pp y a tamaño correspondiente la requerida en la valla). La calidad de la imagen será evaluada por el Grupo Estratégico de Comunicaciones del Ministerio de Transporte. Adicional a esto es necesario contar con formato de autorización de uso de esta imagen.

Tamaño: 8 metros de ancho por 4 metros de altura. Los tamaños gráficos se distribuyen así:

Parte inferior:

En su parte inferior de la valla se encuentra a ras la bandera de Colombia. Esta bandera consta de 3 secciones cada una de 2,66 metros de largo, dando la totalidad de la valla. Cada sección tiene los siguientes colores: amarillo (C0 M34 Y87 K0) azul (C98 M73 Y15 K3) y rojo (C0 M98 Y97 K0).

Módulo izquierdo fondo blanco:

Ocupa las 3/8 partes del total de la valla (3 m de ancho x 4 m de alto) y corresponde a la información técnica e institucional de la obra.

Va en fondo blanco (C0 M0 YO K0), distribuido en dos (3) secciones horizontales iguales de 1,33 m de altura cada una:

- Primera sección (superior):

c) Tamaño: 35 cm de alto, por el ancho proporcional. A 35 cm del borde superior de la valla.

d) Área de reserva: Es muy importante respetar las áreas de reserva alrededor del lago, que corresponden al tamaño del cuadrado donde se ubica el escudo. Sobre este espacio pueden ir fondos de color y fotos, pero NO textos ni elementos gráficos.

- Segunda sección (Medio):

Contiene el nombre de la obra (que podrá incluir el nombre del corredor), los puntos de conexión - kilómetros, la fecha de entrega* y la inversión*. El texto se alinea, respetando así el área de reserva del mismo, 20 cm abajo de la línea imaginaria que separa la primera sección de la segunda, con las siguientes características:

1. Nombre de la obra.

d) Fuente: Monserrat Bold.

e) Color: negro.

f) Tamaño: 580 puntos (puede usarse un puntaje más pequeño si el texto es tan largo que ocupa el área de reserva).

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.

2. Puntos de conexión - kilómetros

d) Fuente: Monserrat Regular.

e) Color: negro.

f) Tamaño: 430 pt con un interlineado de 460 pt.

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. Si no aplica tramo o número de kilómetros, simplemente se eliminan estas dos líneas de texto.

Posterior a esto se ubica una bandera de Colombia, separando la fecha de entrega y la inversión, siendo esta bandera de 1,5 cm de alto x 70 cm de largo.

3. Fecha de entrega* e inversión total*

Esto va en recuadros de color y acompañado con su respectiva iconografía:

- Fecha de Entrega:

Color: Gris gobierno (C14 M10 Y11 K0).

Bordes: Redondeados de 8 cm.

Medidas: 35 cm de alto x 160 cm de largo.

Fuente Título: Monserrat Bold.

Color: negro. Tamaño: 350 pt.

Fuente Texto: Monserrat Regular.

Colo negro:

Tamaño: 270 pt.

Nota: Con una separación entre cada uno de estos bloques de 12 cm.

- Inversión:

Color: Amarillo gobierno (C0 M34 Y87 K0).

Bordes: Redondeados de 8 cm.

Medidas: 35 cm de alto x 140 cm de largo (puede ser más largo si se requiere).

Fuente Título: Monserrat Bold.

Color: negro.

Tamaño: 350 pt.

Fuente Texto: Monserrat Regular.

Color: negro.

Tamaño: 270 pt.

* La decisión de incluir o no los datos de la fecha de entrega y de la inversión total será evaluada en conjunto entre el concesionario o contratista y la entidad responsable de la obra.

- Tercera sección (Inferior):

Adicionalmente, contiene la descripción de la obra. El texto se alinea centrado entre la línea imaginaria que separa la segunda sección de la tercera y el inicio de la bandera. Y a la izquierda, a 35 cm del borde de la valla con las siguientes características:

Fuente Título: Monserrat Bold.

Color: negro.

Tamaño: 350 pt.

Fuente Texto: Monserrat Regular.

Color: negro.

Tamaño: 270 pt.

Módulo derecho foto:

Ocupa las 5/8 partes del total de la valla (5 m ancho x 4 m alto), y contiene la foto o render de la obra (siempre será necesario, según política del Gobierno, contar con personas en la imagen) y los logos.

Está distribuido así:

- Tamaño de la foto:

Ocupa (5 m de ancho X 4 m de alto).

- Degradé sección inferior:

Ocupa 1/3 de alto del espacio (5 m de ancho X 1,3 m de alto), degradé multiplicado al 80% de opacidad, de negro gobierno (C91 M79 Y62 K97) desde un 100% de negro hasta un 0% con una ubicación del 50%.

- Logos:

Contiene los siguientes logos: Vigilado Supertransporte, el logo del Concesionario, el logo de la agencia del Gobierno. En los casos que aplique, se incluirán los logos de las entidades que no pertenecen al sector transporte a través de las cuales se financia la obra en parte o en su totalidad, y/o los logos del programa o proyecto estatal al que corresponde la obra. El orden de los logos, de izquierda a derecha, deben ser:

- Vigilado Supertransporte.

- Concesionario o contratista.

- Entidad(es) territorial(es) y/o entidad(es) del Gobierno ajena(s) al sector transporte, cuando aplique.

- Agencia del Gobierno responsable de la obra de infraestructura de transporte.

El alto de los logos debe ser el mismo que el de Vigilado Supertransporte, es decir, de 25 cm. Los logos deben ir alineados a la derecha, a 35 cm del borde derecho y comenzando 20 cm arriba del borde de la bandera.

Los logos deben ir en una sola línea, en ningún caso deben sobreponerse en el área blanca.

Es importante anotar que ninguno de los logos ni la foto deben llevar sombras, delineados, resaltados o algún tipo de efecto o destacado.

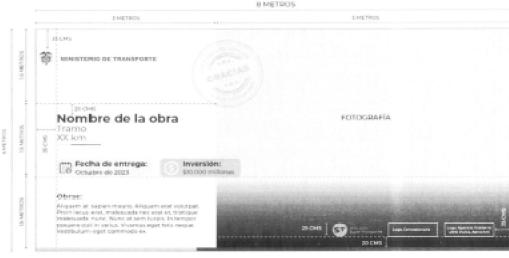

Estructura valla Mintransporte 8 metros:

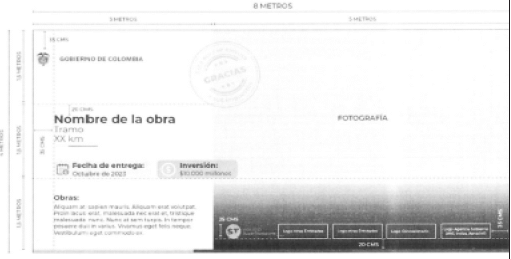

Estructura valla Gobierno 8 metros:

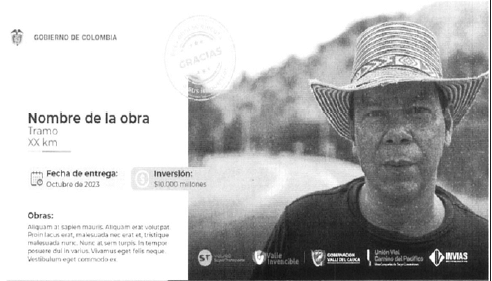

Estructura valla Mintransporte 8 metros final:

Estructura valla Gobierno 8 metros final:

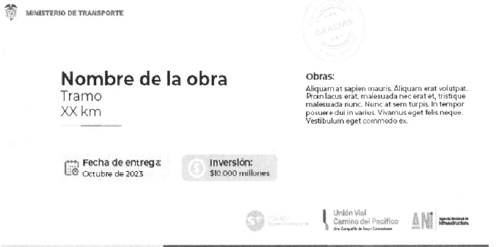

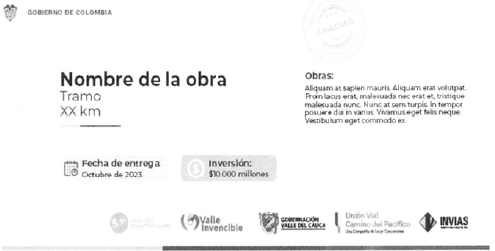

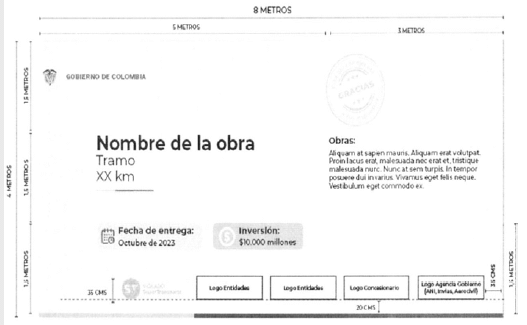

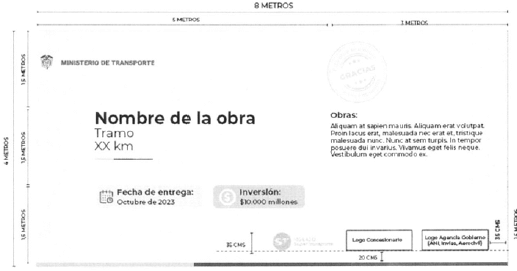

Opción 3: Valla Mediana sin foto

Este tipo de valla debe ser utilizado únicamente cuando por fuerza mayor no es posible contar con foto de gente en el proyecto (se considera la última opción).

Tamaño: 8 metros de ancho por 4 metros de altura. Los tamaños gráficos se distribuyen así:

Parte inferior:

Fondo Gris: (C0 M0 Y0 K10).

Módulo izquierdo:

Ocupa las 5/8 partes del total de la valla (5 m de ancho x 4 m de alto) y corresponde a la información técnica e institucional de la obra.

Distribuido en dos (3) secciones horizontales iguales de 1,33 m de altura cada una:

- Primera sección (superior):

e) Tamaño: 35 cm de alto, por el ancho proporcional. A 35 cm del borde superior de la valla;

f) Área de reserva: Es muy importante respetar las áreas de reserva, alrededor del logo, que corresponden al tamaño del cuadrado donde se ubica el escudo. Sobre este espacio pueden ir fondos de color y fotos, pero NO textos ni elementos gráficos.

- Segunda sección (Medio):

Contiene el nombre de la obra (que podrá incluir el nombre del corredor), los puntos de conexión - kilómetros, la fecha de entrega* y la inversión*. El texto se alinea, posterior a la línea imaginaria que separa la primera sección de la segunda, con las siguientes características y comenzando a la derecha luego del 1/8 partes del total de la valla (1 m):

4. Nombre de la obra.

g) Fuente: Monserrat Bold.

h) Color: negro.

i) Tamaño: 795 puntos (puede usarse un puntaje más pequeño si el texto es tan largo que ocupa el área de reserva).

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.

5. Puntos de conexión - kilómetros

g) Fuente: Monserrat Regular.

h) Color: negro.

i) Tamaño: 590 pt con un interlineado de 630 pt.

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. Si no aplica tramo o número de kilómetros, simplemente se eliminan estas dos líneas de texto.

Posterior a esto se ubica una bandera de Colombia, separando la fecha de entrega y la inversión, siendo esta bandera de 1,5 cm de alto x 85 cm de largo.

6. Fecha de entrega* e inversión total*

Esto va en recuadros de color y acompañado con su respectiva iconografía:

- Fecha de Entrega:

Color: Gris Gobierno (C14 M10 Y11 K0).

Bordes: Redondeados de 8 cm.

Medidas: 35 cm de alto x 160 cm de largo.

Fuente título: Monserrat Bold.

Color: negro. Tamaño: 350 pt.

Fuente texto: Monserrat Regular.

Color: negro.

Tamaño: 270 pt.

Nota: Con una separación entre cada uno de estos bloques de 12 cm

- Inversión:

Color: Amarillo Gobierno (C0 M34 Y87 K0).

Bordes: Redondeados de 8 cm.

Medidas: 35 cm de alto x 140 cm de largo (puede ser más largo si se requiere).

Fuente título: Monserrat Bold.

Color: negro.

Tamaño: 350 pt.

Fuente texto: Monserrat Regular.

Color: negro.

Tamaño: 270 pt.

* La decisión de incluir o no los datos de la fecha de entrega y de la inversión total será evaluada en conjunto entre el concesionario o contratista y la entidad responsable de la obra.

Módulo derecho - Descripción de la obra:

Ocupa las 3/8 partes del total de la valla (3 m ancho x 4 m alto), y contiene la descripción de la obra y los logos. Está distribuido así:

Contiene la descripción de la obra de la obra. El texto se alinea la derecha al comenzar esta segunda sección, posterior a la línea imaginaria que separa la primera sección de la segunda y a la izquierda, a 35 cm del borde de la valla, con las siguientes características:

Fuente título: Monserrat Bold

Color: negro

Tamaño: 390 pt

Fuente texto: Monserrat Regular

Color: negro

Tamaño: 300 pt.

- Logos:

- Vigilado Supertransporte.

- Concesionario o contratista.

- Entidad(es) territorial(es) y/o entidad(es) del Gobierno ajena(s) al sector transporte, cuando aplique.

- Agencia del Gobierno responsable de la obra de infraestructura de transporte.

Los logos deben ir en una sola línea.

Es importante anotar que ninguno de los logos ni la foto deben llevar sombras, delineados, resaltados o algún tipo de efecto o destacado.

Estructura valla Mintransporte 8 metros sin foto:

Estructura valla Gobierno 8 metros sin foto:

Ejemplo valla Mintransporte 8 metros final sin foto

Ejemplo valla Gobierno 8 metros final sin foto

Opción 3: Valla pequeña con foto

Este tipo de valla debe ser utilizado únicamente con una foto que contenga proyecto o render de fondo, y siempre será necesario, según política del Gobierno, que haya personas en la foto. También debe ser apta para impresión en gran formato (Mínimo 150pp y a tamaño correspondiente la requerida en la valla). La calidad de la imagen será evaluada por el Grupo Estratégico de Comunicaciones del Ministerio de Transporte. Adicional a esto es necesario contar con formato de autorización de uso de esta imagen.

Tamaño: 3 metros de ancho por 2 metros de altura. Los tamaños gráficos se distribuyen así:

Parte inferior:

En su parte inferior de la valla se encuentra a ras la bandera de Colombia. Esta bandera consta de 3 secciones cada una de 1 metro de largo, dando la totalidad de la valla. Cada sección tiene los siguientes colores: amarillo (C0 M34 Y87 K0) azul (C98 M73 Y15 K3) y rojo (C0 M98 Y97 K0).

Módulo izquierdo fondo blanco:

Ocupa las 3/5 partes del total de la valla (1,8 m de ancho x 2 m de alto) y corresponde a la información técnica e institucional de la obra.

Va en fondo blanco (C0 M0 YO K0), distribuido en dos (3) secciones horizontales iguales de 1 m de altura cada una:

- Primera sección (superior):

g) Tamaño: 20 cm de alto, por el ancho proporcional. A 20 cm del borde superior de la valla;

h) Área de reserva: Es muy importante respetar las áreas de reserva alrededor del logo, que corresponden al tamaño del cuadrado donde se ubica el escudo. Sobre este espacio pueden ir fondos de color y fotos, pero NO textos ni elementos gráficos.

- Segunda sección (medio):

Contiene el nombre de la obra (que podrá incluir el nombre del corredor), los puntos de conexión - kilómetros, la fecha de entrega* y la inversión*. El texto se alinea, respetando así el área de reserva del mismo, dejando 20 cm de separación del logo, con las siguientes características:

4. Nombre de la obra.

j) Fuente: Monserrat Bold

k) Color: negro

l) Tamaño: 370 puntos (puede usarse un puntaje más pequeño si el texto es tan largo que ocupa el área de reserva).

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.

5. Puntos de conexión - kilómetros

j) Fuente: Monserrat Regular

k) Color: negro

l) Tamaño: 270 pt con un interlineado de 290 pt

Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. Si no aplica tramo o número de kilómetros, simplemente se eliminan estas dos líneas de texto.

Posterior a esto se ubica una bandera de Colombia, separando la fecha de entrega y la inversión, siendo esta bandera de 1 cm de alto x 46 cm de largo.

6. Fecha de entrega* e inversión total*

Esto va en recuadros de color y acompañado con su respectiva iconografía:

- Fecha de Entrega:

Color: Gris gobierno (C14 M10 Y11 K0).

Bordes: Redondeados de 5 cm.

Medidas: 22 cm de alto x 100 cm de largo.

Fuente título: Monserrat Bold.

Color: negro.

Tamaño: 220 pt.

Fuente texto: Monserrat Regular.

Color: negro.

Tamaño: 180 pt.

Nota: Con una separación entre cada uno de estos bloques de 9 cm

- Inversión:

Color: Amarillo Gobierno (C0 M34 Y87 K0).

Bordes: Redondeados de 5 cm.

Medidas: 22 cm de alto x 89 cm de largo (puede ser más largo si se requiere).

Fuente título: Monserrat Bold.

Color: negro.

Tamaño: 220 pt.

Fuente texto: Monserrat Regular.

Color: negro.

Tamaño: 180 pt.

* La decisión de incluir o no los datos de la fecha de entrega y de la inversión total será evaluada en conjunto entre el concesionario o contratista y la entidad responsable de la obra.

- Tercera sección (inferior):

Adicionalmente, contiene la descripción de la obra. El texto se alinea centrado entre la línea imaginaria que separa la primera sección de la segunda y el inicio de la bandera. Y a la izquierda, a 20 cm del borde de la valla con las siguientes características:

Fuente título: Monserrat Bold

Color: negro

Tamaño: 220 pt

Fuente texto: Monserrat Regular

Color: negro

Tamaño: 170 pt

Módulo derecho foto:

Ocupa las 2/5 partes del total de la valla (1,2 m ancho x 2 m alto), y contiene la foto o render de la obra (siempre será necesario, según política del Gobierno, contar con personas en la imagen) y los logos.

Está distribuido así:

- Tamaño de la foto:

Ocupa (1,2 m de ancho x 2 m de alto).

- Degradé sección inferior:

Ocupa 1/3 de alto del espacio (1,2 m de ancho x 0,66 m de alto), degradé multiplicado al 80% de opacidad, de negro Gobierno (C91 M79 Y62 K97) desde un 100% de negro hasta un 0% con una ubicación del 50%.

- Logos:

- Vigilado Supertransporte.

- Concesionario o contratista.

- Entidad(es) territorial(es) y/o entidad(es) del Gobierno ajena(s) al sector transporte, cuando aplique.

- Agencia del Gobierno responsable de la obra de infraestructura de transporte.

El alto de los logos debe ser el mismo que el de Vigilado Supertransporte, es decir, de 9 cm. Los logos deben ir alineados a la derecha, a 12 cm del borde derecho y comenzando 10 cm arriba del borde de la valla.

Es importante anotar que ninguno de los logos ni la foto deben llevar sombras, delineados, resaltados o algún tipo de efecto o destacado.

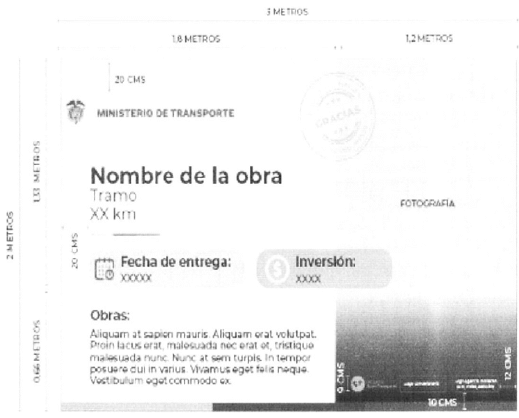

Estructura valla Mintransporte 3 metros:

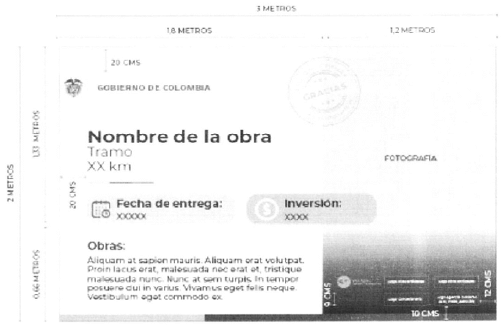

Estructura valla Gobierno 3 metros:

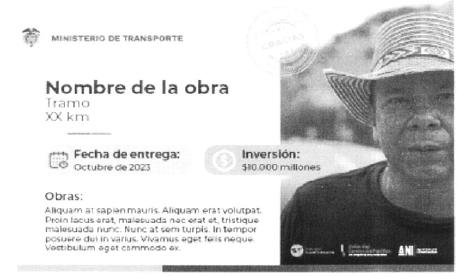

Estructura valla Mintransporte 3 metros final:

Estructura valla Gobienro 3 metros final:

Notas de Vigencia

Legislación Anterior

GESTOR NORMATIVO - CRA

Resolución 1219 de 2015 MT

Comisión de Regulación de Agua Potable y Saneamiento Básico

Sede principal
